 Дымососы типа ДН

Дымососы типа ДН

Дымососы типа ДН
Технические параметры
Тип ДН
Производительность 36 м3/час
Полное давление 4870 Па
Температура перемещаемой среды 123 °С
Количество механических примесей на входе 1 г/м3

Описание модели

Центробежные дымососы одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 320 т/ч при остаточной запыленности дымовых газов не более 2 г/м3. Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м3, по абразивности и склонности к налипанию не отличающимися от золы дымовых газов. Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250°С.



Тип лопаток рабочего колеса - листовые, назад загнутые. К обозначению дымососов для газомазутных котлов добавляется индекс «ГМ». Дымососы выпускаются левого и правого направления вращения. Схема разворотов спирального корпуса дымососов приведена на рис. 9.

Рис. 9. Схема разворотов спирального корпуса дымососов типа ДН:

 а) - дымосос левого вращения; б) - дымосос правого вращения



Технические характеристики дымососов приведены на рис. 10 и в табл. 3.

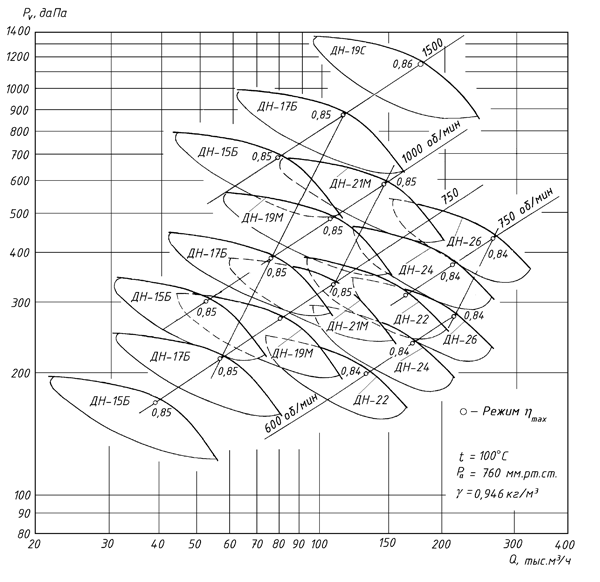

Рис. 10. Совмещенные характеристики Q - PV типовых дымососов

ДН  - рекомендуемые зоны выбора






Таблица 3



№

п/п

Тип дымососа

Номинальные аэродинамические параметры

при давлении 101300 Па, температуре 100°С

и  плотности газов 0,946 кг/м3 на входе в дымосос

Частота

вращения

n, об/мин

Масса

(без электродвигателя),

кг

Производительность,

Q, тыс. м3/ч

Полное давление,

Pv, Па (кгс/м2)

Максимальный

КПД, hmax, %

1

ДН-12,5Б

45

4870 (496)

85

1500

1313

2

ДH-15Б

77,5

7000 (713)

85

1500

2690

3

ДH-15БГМ

77,5

7000 (713)

85

1500

2530

4

ДН-15М

36

7070 (721)

85

1500

2619

5

ДH-17Б

114

9075 (925)

85

1500

3050

6

ДH-17БГМ

114

9075 (925)

85

1500

2840

7

ДH-19М

105

4777 (487)

85

1000

4600

8

ДH-19МГМ

105

4777 (487)

85

1000

4100

9

ДH-19С

155

11700 (1193)

86

1500

4220

10

ДH-21М

142

5856 (597)

85

1000

5360

11

ДH-21МГМ

142

5856 (597)

85

1000

4670

12

ДH-22

160

3050 (311)

84

750

6750

13

ДH-22ГМ

160

3050 (311)

84

750

5980

14

ДН-22К-1000

220

5750 (586)

84

1000

6290

15

ДH-24

207

3628 (370)

84

750

7720

16

ДH-24ГМ

207

3628 (370)

84

750

6780

17

ДH-24,3

257

3247 (331)

84

750

7150

18

ДH-26

263

4266 (435)

84

750

9030

19

ДH-26ГМ

263

4266 (435)

84

750

7920
