 Дымососы типа Д и Дх2

Дымососы типа Д и Дх2

Дымососы типа Д и Дх2
Технические параметры
Тип Д
Производительность 59 м3/час
Полное давление 3100 Па
Температура перемещаемой среды 250 °С
Количество механических примесей на входе 2 г/м3

Описание модели

Высоконапорные центробежные дымососы одностороннего и двухстороннего всасывания типа Д и Дх2 предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 640 т/ч и применения в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м3, по абразивности не отличающимися от золы дымовых газов.



Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250°С. Тип лопаток рабочего колеса - листовые, вперед загнутые. По установочным и присоединительным размерам дымососы Д и Дх2 соответствуют ранее выпускавшимся моделям этих же дымососов.



Дымососы выпускаются левого и правого направления вращения. Схема разворотов спирального корпуса и кармана дымососов соответствует приведенным на рис. 7, 9. Технические характеристики дымососов приведены на рис.12 и в табл. 5.

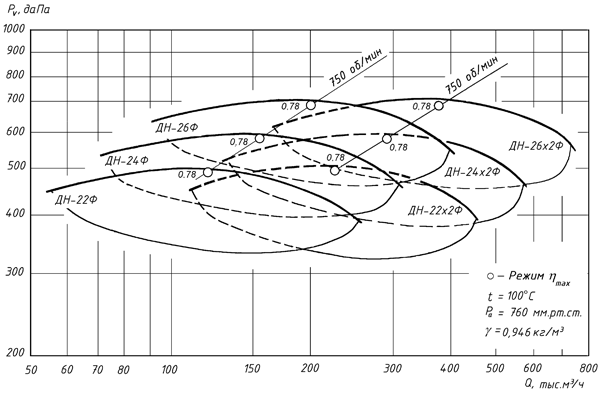

Рис. 12. Совмещенные характеристики Q - PV типовых дымососов

Д и Д?2 - рекомендуемые зоны выбора






Таблица 5



№

п/п

Тип машины

Номинальные аэродинамические параметры

при давлении 101300 Па, температуре 100°С

и  плотности газов 0,946 кг/м3 на входе в дымосос

Частота

вращения

n, об/мин

Масса

(без электродвигателя),

кг

Производительность,

Q, тыс. м3/ч

Полное давление,

Pv, Па (кгс/м2)

Максимальный

КПД, hmax, %

1

Д-18х2Б

191

3280 (334)

72

750

9105

2

Д-18х2БГМ

191

3280 (334)

72

750

7758

3

Д-20х2Б

262

4095 (417)

72

750

10640

4

Д-20х2БГМ

262

4095 (417)

72

750

9066

5

Д-21,5х2Б

327,5

4707 (480)

72

750

11740

6

Д-21,5х2БГМ

327,5

4707 (480)

72

750

10265

7

Д-13,5х2У

105

3100 (316)

70

1000

4400

8

Д-15,5х2У

110

2403 (245)

70

750

5109

9

Д-25х2ШБ

650

4900 (500)

68

600

23080

10

Д-25х2ШБГМ

650

4900 (500)

68

600

20830

11

Д-13,5

59

4050 (413)

72

1000

2250

12

Д-13,5ГМ

59

4050 (413)

72

1000

2170

13

Д-15,5

90

5350 (545)

72

1000

2450

14

Д-15,5ГМ

90

5350 (545)

72

1000

2340

15

Д-18

105

4000 (408)

72

750

4260

16

Д-18ГМ

105

4000 (408)

72

750

4000

17

Д-20

137,08

4649 (474)

72

750

4780

18

Д-20ГМ

137,08

4649 (474)

72

750

4270








© 2011 «Уральский завод газоочистной аппаратуры»
